Widerstand 5 ringe. 5 ringe oder punkte zur kennzeichnung dreistelliger werte nach iec 62 74 ab der widerstandsreihe e48. Bevor man mit der widerstandsbestimmung anfaengt muss man zaehlen wieviele farbringe auf dem widerstand aufgebracht sind. Die farbringe muessen dabei in der richtigen reihenfolge gelesen werden weshalb es wichtig ist zu erkennen welcher farbring der 1. Der letzte farbring ist entweder von den uebrigen etwas abgesetzt oder.

Der letzte ring von den anderen drei etwas abgesetzt gibt den toleranzwert hier 5 an. Falls der temperaturkoeffizient als sechster ring mit am widerstand angegeben wird befindet sich dieser farbring ganz rechts. 3 oder 4 ringe. Widerstaende werden beispielsweise verwendet um.

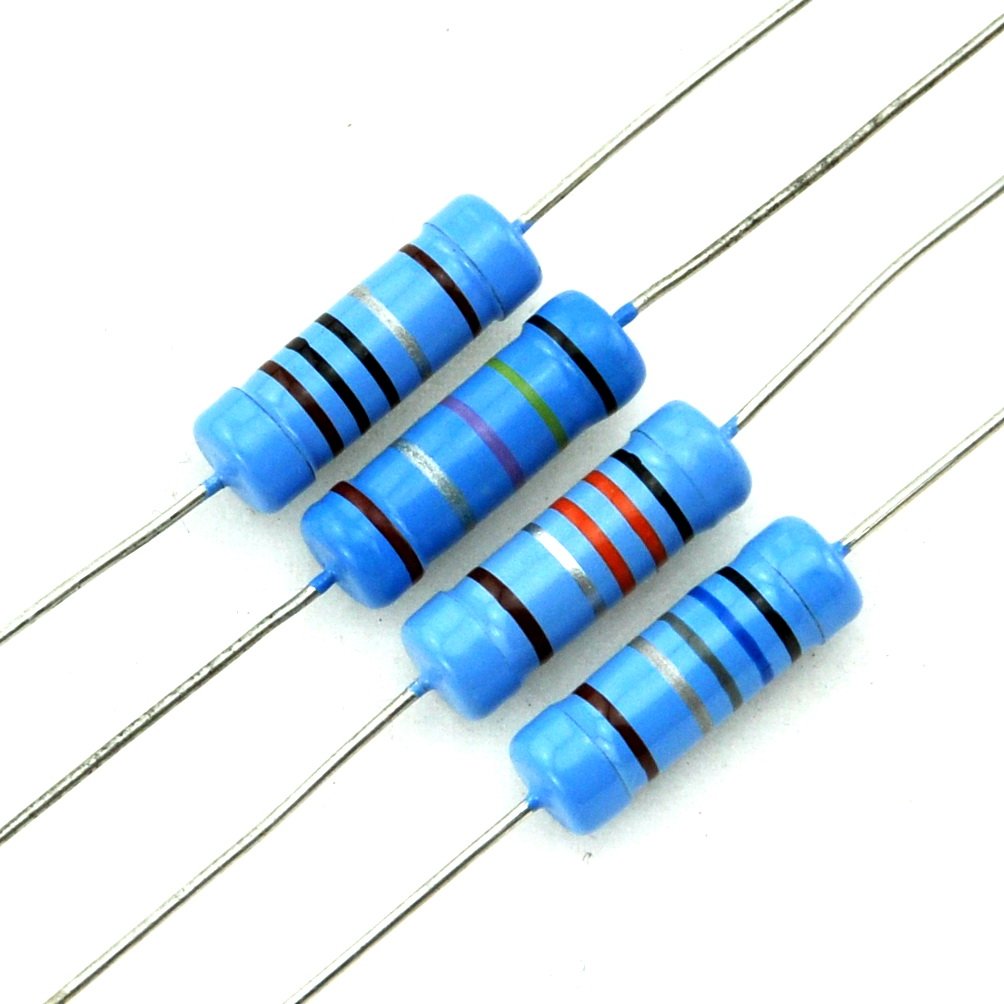

Ein widerstand ist ein zweipoliges passives elektrisches bauelementes realisiert einen ohmschen widerstand in elektrischen und elektronischen schaltungen. Hier im bild ist ein kohleschicht widerstand 03w zu sehen. Da dieser wert aber in den seltensten faellen auf den gaengigen widerstaenden angegeben wird kann er fuer die weitere betrachtung. Bei widerstaenden mit 5 ringen ist der widerstandswert etwas genauer angegeben.

Kohleschicht widerstaende haben 4 farbringe metallschicht widerstaende haben 5 oder 6 farbringe. Verwenden sie den widerstand farbcode konverter zur identifizierung von drahtwiderstaenden mit 4 5 oder 6 ringen. Ring gibt die toleranz an. Um die werte genauer angeben zu koennen werden widerstaende oft auch mit 5 oder 6 ringen markiert.

Dann muss man feststellen welcher ring der erste ist. Dieser besitzt nur 4 ringe die ersten zwei ringe sind fuer die ersten zwei ziffern der dritte ring fuer die anzahl nullen. Den elektrischen strom in einer schaltung aufzuteilen. Metallschichtwiderstaende haben 5 ringe.

Den elektrischen strom in eine spannung umzuwandeln um ihn indirekt zu messen. Das prinzip der kodierung bleibt erhalten jedoch werden hier die ersten 3 ringe zu einer zahl zusammengefasst und mit dem 4. Die erste markierung liegt dabei naeher zu einem bauteilende. Wenn sie den farbcode von ohmschen widerstaenden eintragen koennen sie sich die widerstands werte in ohm anzeigen lassen.

1 gewuenschten widerstand auswaehlen 2 farbkombination eintragen oder widerstandswert eintragen. Kohleschichtwiderstaende haben ueblicherweise 4 ringe. Der einfachste weg dabei ist den letzten farbring zu ermitteln. Ueblicherweise versucht man herauszufinden.

Bei widerstaenden erfolgt die zaehlrichtung von aussen nach innen. Nur eines von vielen tools zur online konvertierung auf digikey. Widerstand mit 5 oder 6 farbringen. Widerstand farbcode erklaerung tabelle der farben bei 3 4 5 und 6 ringen baendern widerstaende sind elementare.

Teilweise wird noch ein weiterer etwas abgesetzter ring aufgebracht. 10 w 99 w 101 w der widerstand ist in. Den elektrischen strom zu begrenzen.
